導語
進入TWh時代，更高品質的鋰電池產品才是市場所需。作為鋰電池制作前段工序的核心環節，傳統涂布工序在寬幅、速度、智能化等方面仍存在短板，面密度橫向、縱向一致性需要提升。
基于此，曼恩斯特技術團隊潛心鉆研和多重實驗驗證，打造了全自動涂布技術系統解決方案，正逐步重塑涂布行業的未來，旨在通過精密的控制與智能調節，實現涂布過程的極致優化，在提升了面密度一致性的同時，降低操作人員依賴、人機高效協同，以助力企業降本增效。
一、方案概述

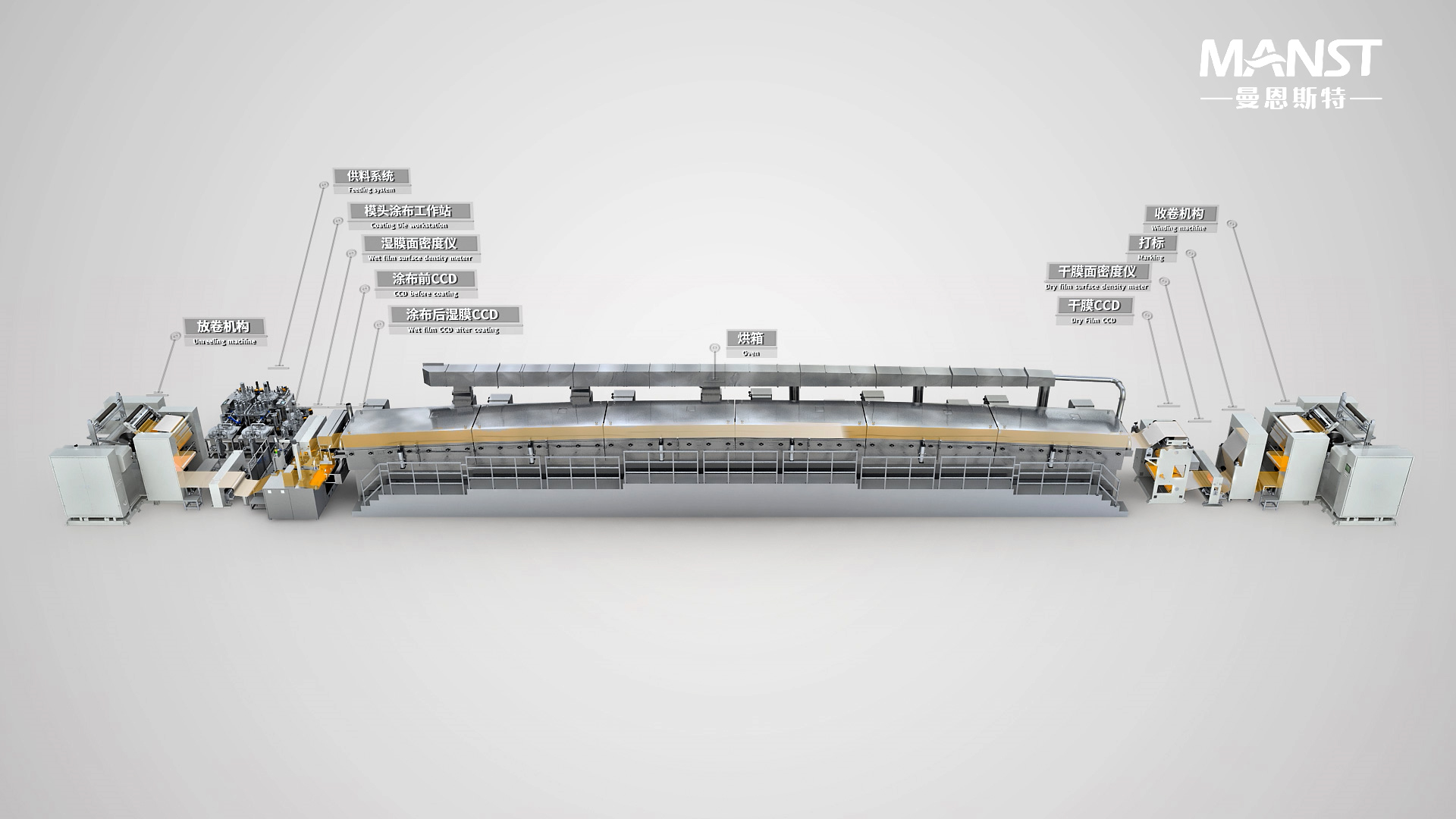

曼恩斯特全自動涂布系統解決方案由高精密供料裝置、全自動涂布模頭、測重裝置、控制系統、尺寸檢測等軟硬件構成，具體配置可根據用戶實際工況進行調整，兼顧新產線設計和老產線改造的需求。
目前，曼恩斯特的全自動涂布技術系統有四款具體實施方案：TD 重量閉環調節、MD 重量閉環調節、涂膜尺寸閉環調節、涂膜正反面對位閉環。
二、方案構成

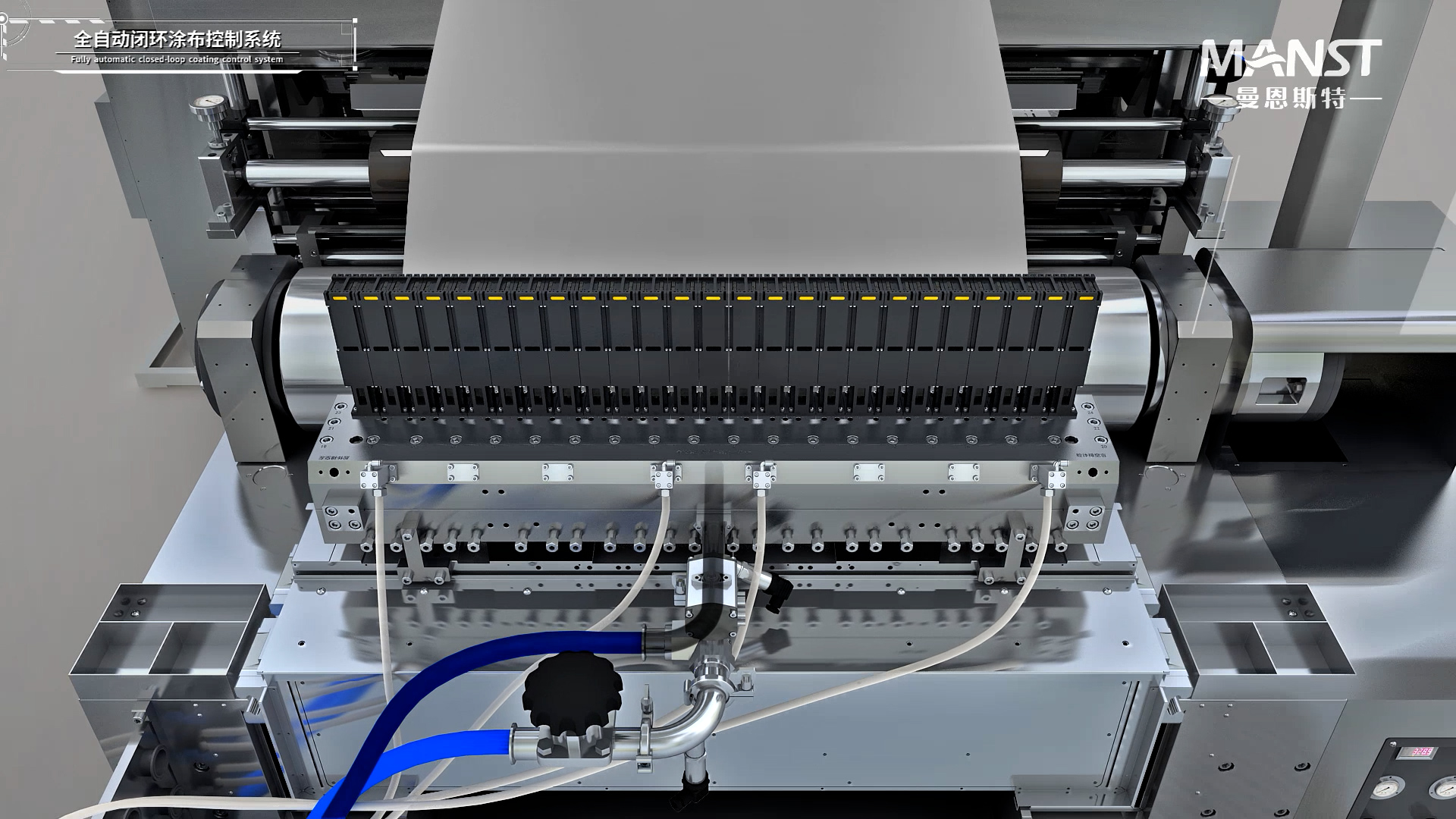

以TD 重量閉環調節為例
該方案涉及三大主要結構
1、模頭本體
負責漿料的均勻分布。
2、電動執行控制系統
負責調節涂布的橫向面密度。
3、閉環控制系統
作為系統的“智慧核心”，能夠實時接收并分析各類數據，
并通過自研算法輸出特定的調節策略，實現全自動閉環涂布。

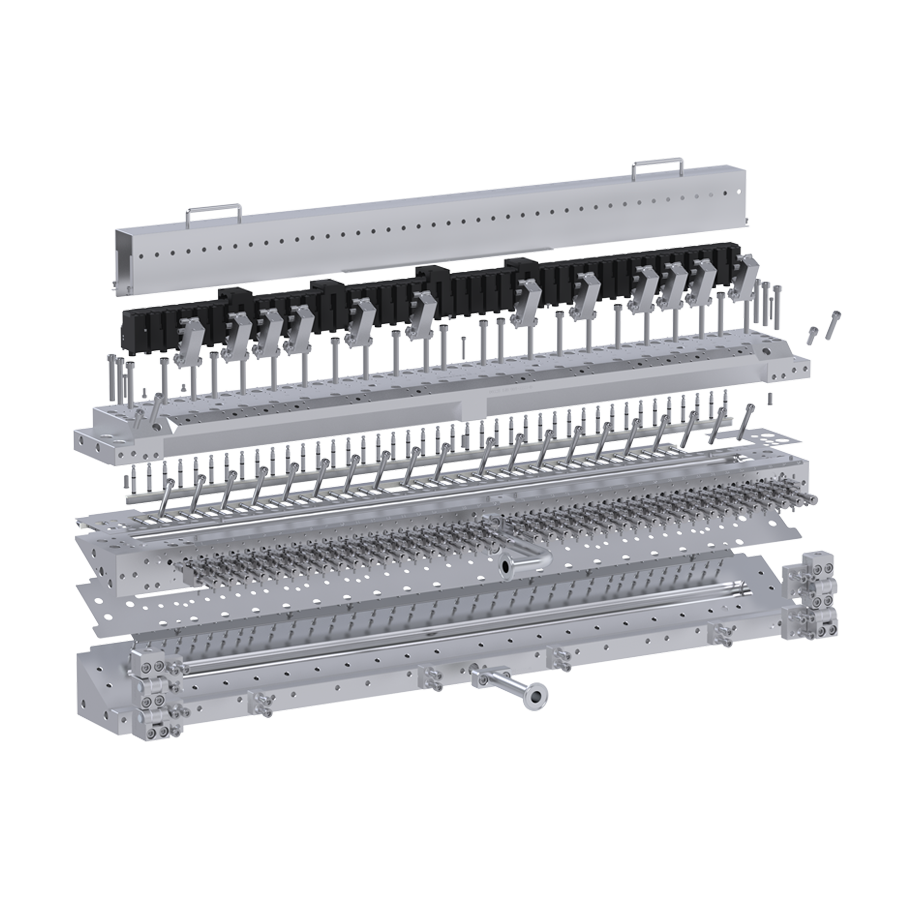

模頭本體

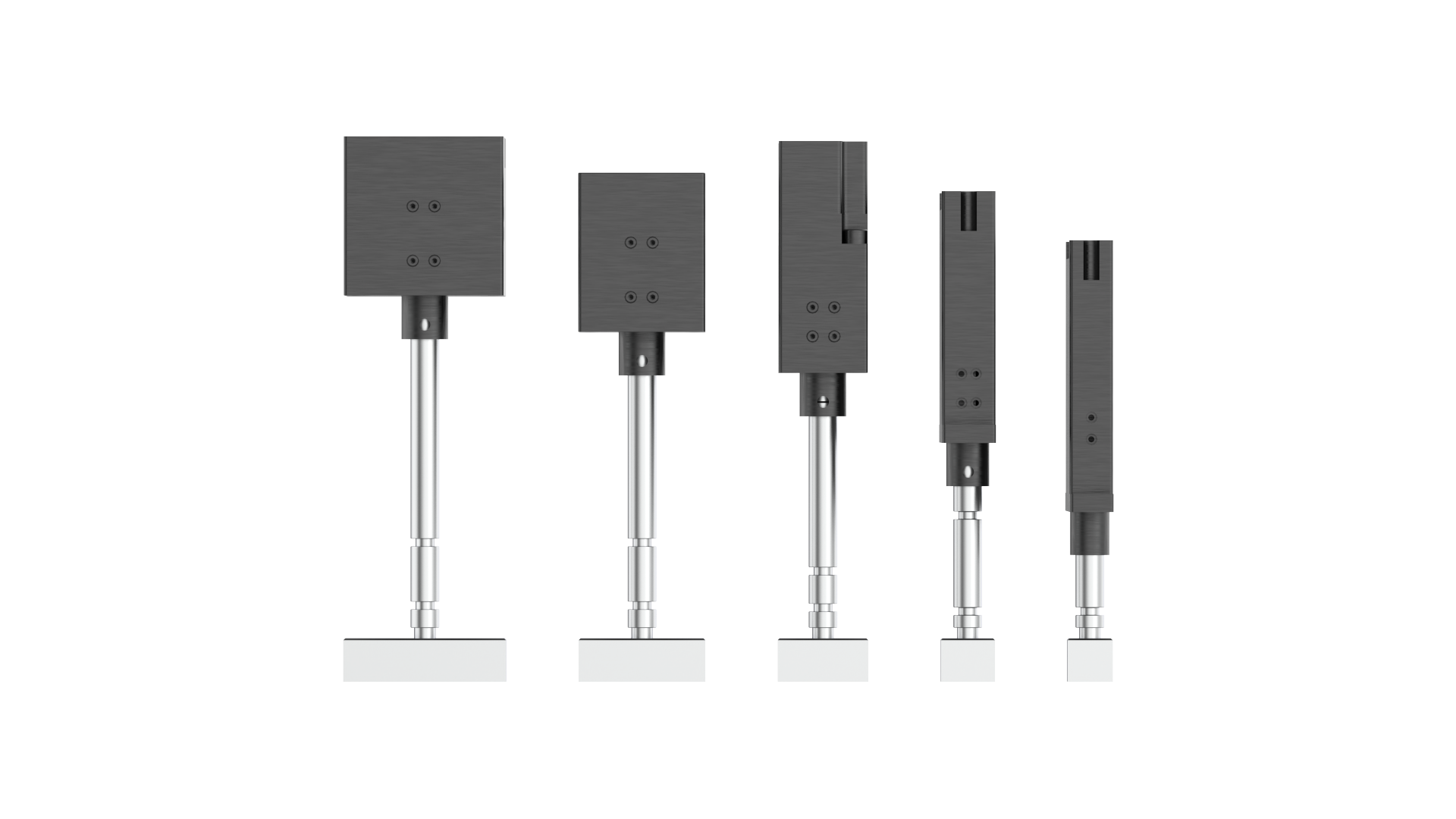

電動執行控制系統
1、內置位移傳感器，可檢測T塊的真實位移
2、T塊位置閉環，精度可達±1μm、±2μm…
3、調節間距從12.5mm到45mm均有選擇
4、可達0.8s/100μm的高效響應速度
5、能提供相當大的推力，最大可達1000N
模頭本體結合電動執行控制系統，再?gòu)目蛻敉袋c(diǎn)及工藝革新出發，曼恩斯特現已陸續開發多種更匹配客戶需求的涂布模頭產品矩陣，可個性化選擇多種成熟的全自動閉環涂布產品。

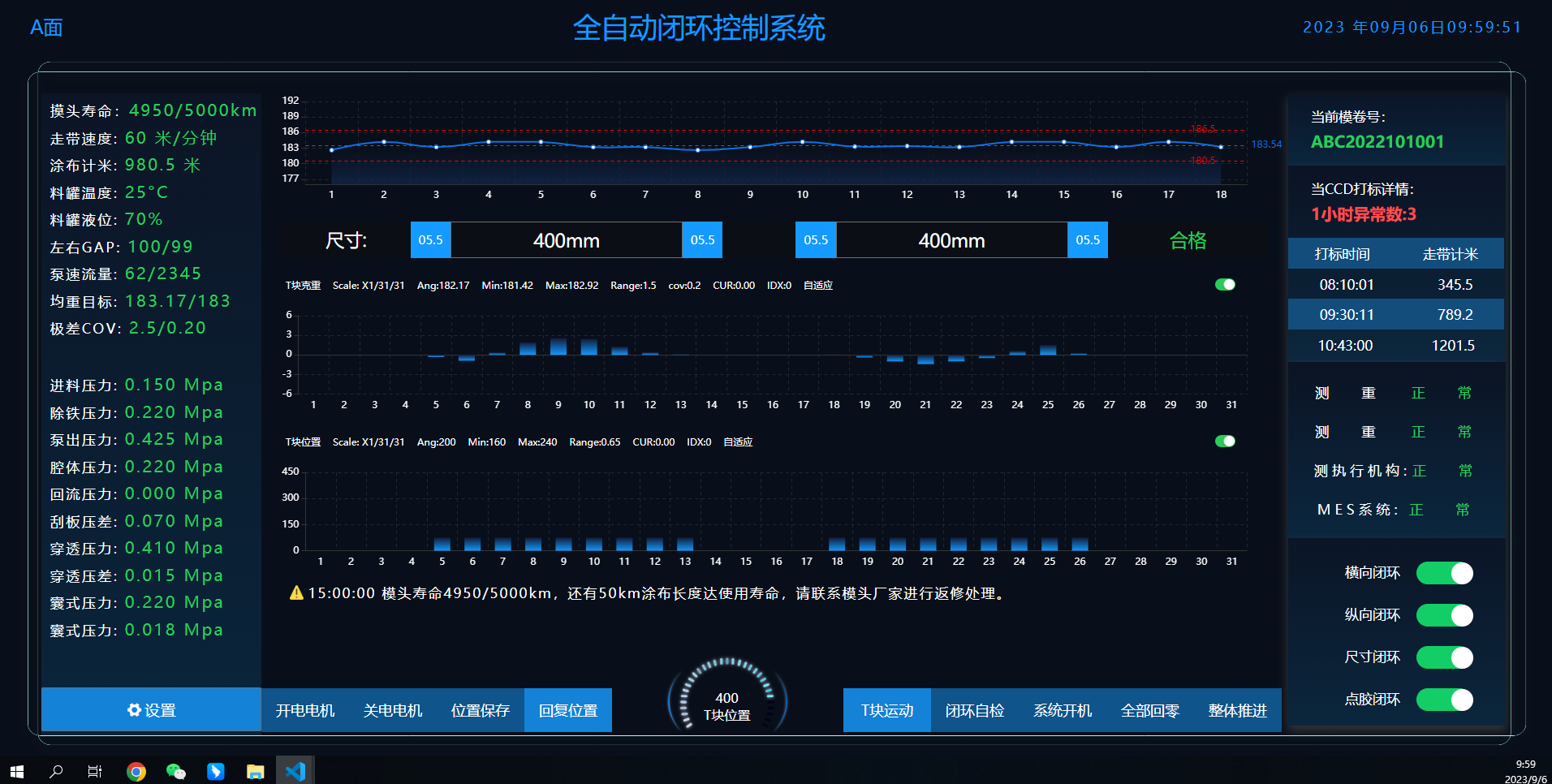

閉環控制系統
信息采集
曼恩斯特閉環控制系統首先會實時采集面密度數據，涂布參數、T型塊位置參數等信息并保存下來。
數據處理
接著，系統會將所采集的信息與預設的涂布面密度目標值、涂布寬度及配方信息進行對比，并通過卡爾曼濾波算法生成預調節模型，再經過人工智能神經網絡算法的優化，生成精確的預調節量。

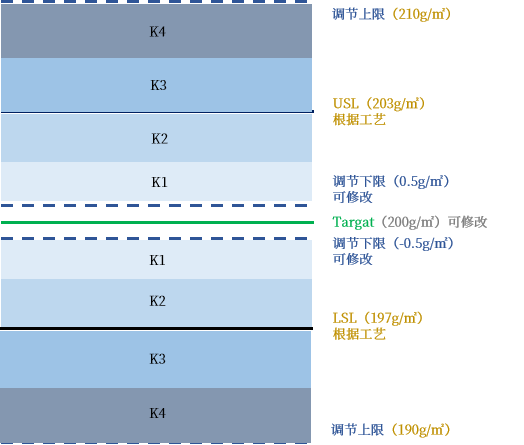

范圍設定
為更好且合理的進行閉環調節，全自動閉環系統將通過判定分區數據與目標值的偏離情況，設置最佳的有效面密度區域，迅速控制調節策略。
調節輸出
這些預調節量將被迅速下發至各個執行機構精準執行，驅動T型塊精確上下移動，最終實現涂布過程的智能調節與實時優化。
此外，閉環控制系統還具備強大的自學習能力，將依據涂布過程中采集的數據，不斷循環往復地修正調節方案，再基于這些歷史數據建立豐富的產品配方特征庫、削薄區處理方案、起涂控制優化策略以及過程異常特征庫，在不斷的采集與調節中，“調節→檢測反饋→反饋修正”，達到完美的涂布效果。
結語
曼恩斯特的全自動涂布系統解決方案采用自動調節的方式，設備自檢、一鍵閉環，不僅能節約人工成本、避免人為浪費，還能使得涂膜工序能力得以提升、達到人力降本與極片降本相結合的雙重降本。
展望未來，曼恩斯特將秉持創新驅動發展的理念，繼續致力于推動涂布行業向更高效、更智能的方向發展，與客戶開啟全新篇章。
